NacMonitor(稼働モニター)
- 概要
-
NAC MonitorはNAC_01、NAC_K(ハードウェア)から収集した稼働データを集中監視し稼働状況を表示（リアルタイム）します。
NAC_01、NAC_K（以後、NAC）の収集データは0、1の数字の羅列となっており、その情報を閲覧するのでは設備の状態を一目で確認する事が困難です、そこでNACから集められた接点情報をパソコン画面にビジュアル的に表示(モニタリング)するソフトウェアがNAC Monitor（ナックモニター）です。
現在のNACの接点状況を監視します。（接続内容情報により画面表示を変更します。 例：加工中、加工完了、エラー発生、電源ON・OFF)
現場設備の稼働状況が一目で確認ができ問題発生時等の迅速な対応が可能となります。
拡張性:
担当者名、製品番号など取り込み表示可能(カスタマイズ)

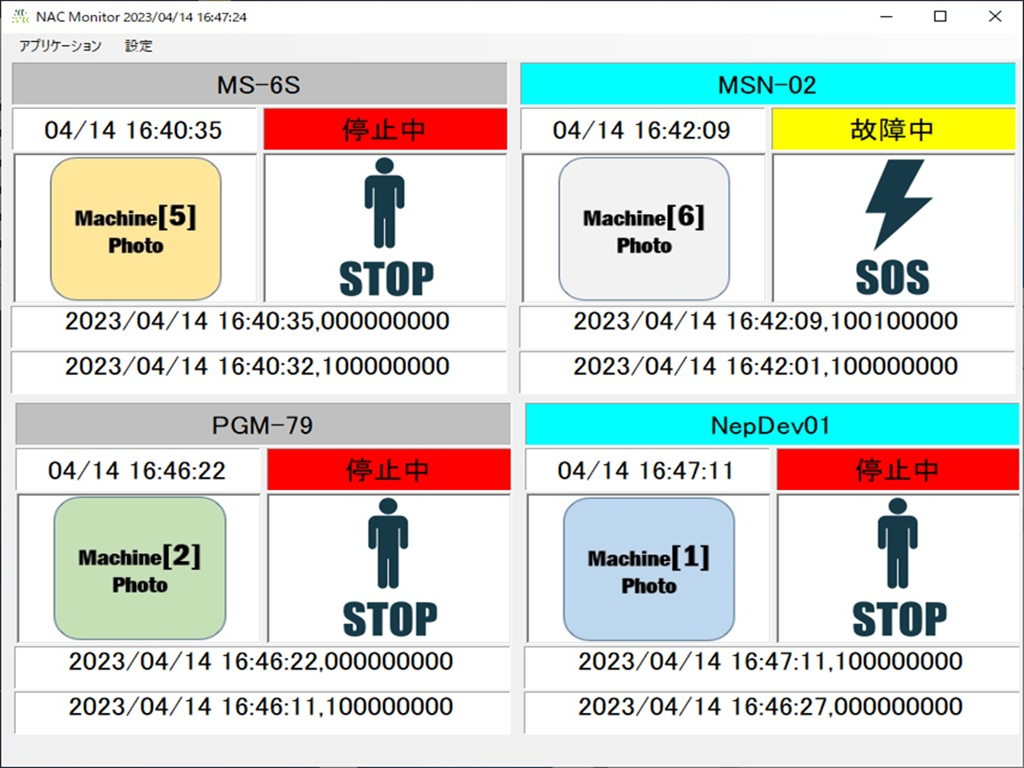

あんどん
| 表示画面 | 1画～ |
| 設定回線数 | １~６回線 ※カスタマイズにより表示数を増やすことは可能 |
| 表示内容詳細 | 電源 ON ⇔ OFF ■灰色 ⇔ ■水色 稼働中 ON⇔OFF ■緑色(※電源offの場合は停止中か呼出中) 停止中■赤色点滅(※電源offの場合は点灯)="" 故障中="" |
| 最大表示台数 | ６台 |
| 拡張性 | 担当者名、製品番号 など取り込み表示可能(カスタマイズ) 設備は画像を取り込み表示可能。JPEGファイル |
| 動作環境 | Windows 11 / 10 日本語版 Professional を推奨 |

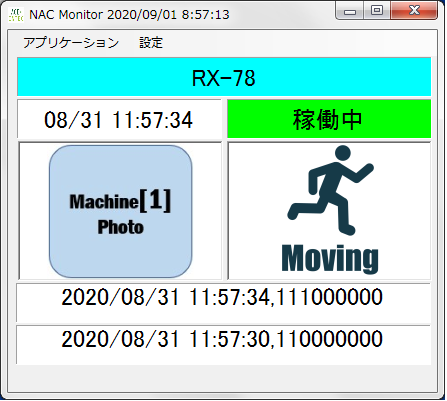

| 稼働中表示 | 設備名帯 → 水色・電源が入っている状態 稼働文字(緑色表示、イラストが進む画像になります。 |
|---|
| 稼働中表示 | 設備名帯 → 水色・電源が入っている状態 稼働文字(緑色表示、イラストが進む画像になります。 |
|---|
| エラー（呼び出し）表示 | 設備名帯 → 灰色・電源が入っていない状態 エラー(呼び出し)文字(黄色止まり、イラストが点灯画像になります。電源が入っていない状態では黄色 点灯です。 |
|---|
